歯科技工術論文のご紹介5

 今回は、金属プリンターおよび樹脂プリンター+鋳造、そして従来の鋳造技工法の3種の方法で作られた補綴物の

 精度について比較している論文をご紹介たします

Accuracy of Mandibular Removable Partial Denture Frameworks
Fabricated by 3D Printing and Conventional Techniques

​3Dプリントと従来法で作製した下顎可撤性部分床義歯フレームワークの精度比較

Soonam Kim、Kyung Chul Oh、and Jee-Hwan Kim

要 約
 ここでは,デジタル重畳法を用いて,3つの技法で製作された下顎可撤性部分床義歯用金属製フレームワークの精度を評価した.下顎歯列のマスターキャスト30例を,フレームワークの作製方法(選択的レーザー溶融法による金属3Dプリンティング(SLM),デジタル光投影法によるレジン3Dプリンティングとそれに続く鋳造(RPC),および従来の鋳造(CON)の3群(n=10)に分類した.)マスターキャストは、最初に準備後、次にフレームワークを用いてシリコンを装着した後に、2回スキャンした。これらのスキャンファイルをデジタル的に重ね合わせ、シリコンの厚みを測定した。統計分析は、SPSS Statistics(Version 23.0, IBM Corp.)一元配置分散分析(One-way ANOVA)とTukeyのポストホック多重比較検定を実施し、3群間の差異を判定した(α=0.05)。RPC群では、SLM群およびCON群に比べ、安静時および組織停止時の全体的および平均的な内反差が有意 に大きく、統計的に有意差は認められなかった。このように、SLMによる作製はCONによる作製と同程度の精度を示したが、レジン3Dプリンティングとキャスティングを順次行うことで、精度は劣った。しかし、3群すべてのフレームワークは臨床的に許容できるものであった。

キーワード:精度、取り外し可能な部分床義歯フレームワーク、選択的レーザー溶融、重ね合わせ、3Dプリンティング

1. はじめに
 可撤性部分床義歯(RPD)の金属フレームワークの製造方法は、従来のロストワックス技法から、コンピュータ支援設計(CAD)およびコンピュータ支援製造(CAM)技法、特に金属3次元(3D)プリンティングへと近年移行している。RPDメタルフレームワークの製造方法の歴史を考慮すると、現在の直接3DプリントによるRPDフレームワークへの移行は革新的な道筋を示すものである。Fauchardは、1728年にRPDにおける金属構造の使用を初めて報告し、設計されたRPDの2つの象牙彫刻ブロックを接続するために、金属製の唇側バーと舌側バーを使用した[1,2]。それから160年以上経った1890年代後半には、RPDメタルフレームワークを含む金属補綴物を製作するために、ロストワックス鋳造法が歯科に導入された。しかし、ロストワックス鋳造法は、耐火物鋳型の作製、ワックス注入、鋳造という複雑な工程を経るため、多大な労力と時間を要するものであった[3-5]。
 さらに、耐火物鋳型上のワックスパターンの歪みは、RPDフレームワークの不正確さを引き起こし、RPD治療の成功を妨げる可能性がある[6]。
 このような欠点があるにもかかわらず、1970年代にCAD/CAM技術が歯科医療に導入され、インレーからRPDメタルフレームワークに至るすべてのコンポーネントの製造方法に革命的な変化がもたらされるまで、従来の鋳造技術が1世紀以上にわたって使用されてきた[7-11]。


 初期のCAD/CAM法では、減算法である切削加工が行われていた。しかしこの手法には、切削工具の摩耗、 複雑な形状やアンダーカット領域、切削片の無駄、長い加工時間、収縮など、いくつかの欠点があった[12,13]。そのため、3Dプリンティング技術は、これらの制限を回避できることから、切削加工法に取って代わるものとなっている。3Dプリンティング技術とは、積層造形(AM)技術であり、以下のような特徴を持つ。
 3Dプリンティングは、材料を層状に追加(加算法)することで3Dオブジェクトを造形するため、複雑な形状のオブジェクトを高効率で製造することができる[4]。現在、ステレオリソグラフィ(SLA)、デジタル・ライト・プロジェクション(DLP)、選択的レーザー焼結(SLS)、選択的レーザー溶融(SLM)など、いくつかの3Dプリンティング技術が、材料やエネルギー源に応じて使用されている。本研究では、SLMとDLPを使用した[9-11,14]。


 SLAは、1980年代に特許を取得した最初の3Dプリンティング技術であり、さまざまなオブジェクトの製造に使用されてきた。これは、紫外線レーザーを使用して、10~100 µmの層厚で樹脂を重合させるものである[15,16]。1987年にテキサス・インスツルメンツのラリー・ホーンベックによって発明されたDLPは[17]、解像度と使用範囲がSLAと類似している。実際、DLPとSLAは、国際材料試験協会のアメリカ支部[17]によって、AM規格では同じカテゴリーと見なされている。しかし、これらの方法の主な違いは光源であり、画像はそれぞれアークランプまたはマイクロミラーによって形成される。DLPは、投影光でレイヤー全体を一度に硬化できるため、SLAよりも処理時間が短い[16,18]。DLPでは、マイクロミラーの数が投影画像の解像度を決定する[17,19]。SLAは、2000年代初頭に3D CADモデルからRPDフレームワーク用の樹脂犠牲パターンを印刷するために初めて使用されたが、この方法では鋳造が必要であった[20]。その後、SLM 3Dプリンターを用いた金属RPDフレームワークのダイレクトプリントが実現し、仕上げと研磨を除く従来の複雑な鋳造工程が不要になった[21,22]。

 SLMでは、高エネルギーレーザービームで金属粉末を溶融しCAD情報に従って 、層状に積層する[14,16]。SLMとSLSの原理は類似しているが、2つの方法の主な違いは使用する材料である[14]。つまり、SLSとSLMは、それぞれセラミック/ポリマーと金属に適している。一方、鈴木ら[13]は、金属を含む様々な材料がSLSで使用可能であり、SLSとSLMの違いは粉末の操作方法であると述べている。
 具体的には、SLMは粉末の溶融をさせるのに対し、SLSは焼結をさせる。Alageelら[22]は、SLMが金属粉末の完全に溶融させるのに対し、SLSは部分的に溶融させると述べている。本研究では、SLMという用語は金属3Dプリント技術を意味する。


 SLMで作製したRPDフレームワークの利用が最近増加しているが、従来の鋳造技法では依然として時間と労力がかかることに変わりはない。簡便な金属3Dプリントフレームワークの使用を一般化するには、3Dプリントされたクロム-コバルト(Co-Cr)合金の有利な特性が証明され、フレームワークの精度が従来の鋳造フレームワークと同等でなければならない。SLMで作製されたCo-Cr合金は、鋳造されたCo-Cr合金よりも均質な微細構造を有し、その結果、機械的特性が向上することが、いくつかの研究で報告されている[14,23-27]。


 金属3DプリントRPDフレームワーク の精度については、最近の総説では、SLM及び従来の鋳造法で作製されたRPDフレームワークは、臨床的に許容できる範囲内で同程度の精度を示したと結論付けられている[13,27-29]。しかし、ある研究では、精度の値は臨床的に受け入れられるものの、SLMで作製されたRPDフレームワークの内部的な不一致は、従来の鋳造フレームワークよりも大きいと指摘されている[30-32].さらに、下顎の3DプリントRPDフレームワークに関する研究は限られている。下顎RPDフレームワークはU字型で、上顎RPDフレームワークとの接触が集中する口蓋部がないため、上顎RPDフレームワークよりも組織との接触面積が著しく小さく、RPDフレームワークのコンポーネントの内部適合に影響を及ぼす可能性がある。さらに、CAD/CAM技術で製作されたRPDフレームワークの精度を調査するために、 さまざまな方法が採用されているにもかかわらず[30~37]、信頼性の高いデジタル測定を使用した3種類の製作方法に関する比較研究はまれである。これまでの研究では、金属3Dプリンティングと従来の鋳造技法を比較することが主流であり、多くの場合、面積測定に比べて偶発性の高い点測定に頼っていた。


 本研究では、3つの異なる方法で作製した下顎RPDフレームワークの精度をデジタル解析と面積測定によって比較した。評価した方法は、SLMベースの金属3Dプリンティング、DLPベースの樹脂3Dプリンティング、と従来のロストワックス鋳造である。帰無仮説は、3種類の下顎RPDメタルフレームワークの精度に有意差はないというものであった。

2.材料と方法
 2.1 マスターキャストの製作と真度評価

 本研究では、Kennedy Class II Modification 1 下顎歯状突起(YS-RPD; M. Tech, Gimcheon, Republic of Korea)を用いた。歯形は、左側第二小臼歯、右側第一小臼歯、右側第二大臼歯のレストシートとガイディングプレーンを準備した後、卓上型スキャナー(T500; Medit, Seoul, Republic of Korea)を用いてスキャンした。スキャンデータは標準テッセレーション言語(STL)の参照ファイルとして保存した.30個のマスターキャストを作製し、歯型の印象採得を繰り返した。
 ポリシロキサン(Aquasil XLV; Dentsply Sirona, Konstanz, Germany)を使用し、タイプ4の超硬ダイストーン(Snow Rock Gypsum; DK Mungyo Co.)マスターキャストは、金属3Dプリンティング(SLM)群10個、レジン3Dプリンティングと鋳造を組み合わせた複合方法(RPC)群10個、従来の鋳造法(CON)群10個に分けた。

 すべての鋳型は同じ卓上スキャナーで個別にスキャンされ、データはSTLファイルとして保存された。3つのグループのマスターキャストに差がないことを証明するため、30個のマスターキャストのSTLファイルを個別に参照ファイルと重ね合わせた。各マスターキャストの真正性は、計測ソフトウェア(GOM Inspect 2018; Carl Zeiss GOM Metrology GmbH, Braunschweig, Germany)のベストフィットアライメントを用いて検証した。

2.2 3つの方法によるRPDフレームワークの作製
 30本のRPDフレームワークはすべて、主要なコネクターとしてリンガルバー、左側第二小臼歯にIバータイプのクラスプ、右側第一小臼歯と第二大臼歯にベーシックなCクラスプを有するように同一に設計した。SLM群のフレームワークは、電子測量後にCADソフトウェア(Dental system 2019; 3Shape A/S, Copenhagen, Denmark)で設計し、Co-Cr合金粉末(ChamTiger; Shinseki International Inc.ソウル、大韓民国)を用いてSLM技術に基づく金属3Dプリンター(NCL-M2150X; Nanjing Chamlion Laser Technology Co.)サポートバーを取り付けた3Dプリントフレームワークは、応力を解放し、機械的特性を最適化するために、メーカーの指示に従って熱処理を行った(図1A)。

 RPC群のフレームワークは、同じCADソフトウ ェアを用いて設計されたが、仮想フレームワークは、DLP技術ベースの樹脂3Dプリンター(Pro3Dプリンター SRP1902A; SprintRayInc. 3Dプリンターで作製したキャスタブルフレームワークに対して、従来のインベストメントとキャスティングを行った(図1B)。最後に、CON群では、各マスターキャスト上にフレームワークのデザインを手作業で描画し、可逆性ハイドロコロイド材料(Polyflex;Dentsply Sirona社、Konstanz、ドイツ)を用いたマスターキャストの印象採得と注型(rema Exakt;Dentaurum GmbH社、Ispringen、ドイツ)により、リフラクトリーキャストを作製した。リフラクトリーキャスト上のワックスパターンは、リン酸塩結合埋没材(BC-VEST P-Plus;Bukwang社、大韓民国、釜山)で埋没し、Co-Cr合金(Biosil F;Degudent社、ドイツ、Hanau)で鋳造した(図1C)。CON群の組織停止は、SLM群およびRPC群と同じ位置に行った。仕上げ研磨前の3種類の下顎RPDメタルフレームワークと、RPC群の3Dプリントレジンパターンを図2に示す。仕上げ研磨工程は、対応するマスターキャストに合わせて30個のRPDフレームワークに対して行った。設計手順は、経験豊富な歯科補綴専門医が実施し、すべてのラボ処置は経験豊富な認定歯科技工士が実施した。

​図 1

図1. 下顎RPDメタルフレームワークの3つの製造方法
(A)SLMベースの金属3Dプリンティング(SLM群)、(B)DLPベースの樹脂3Dプリンティングと鋳造を組み合わせた方法(RPC群)、および(C)従来のロストワックス鋳造法(CON群)。

​図 2

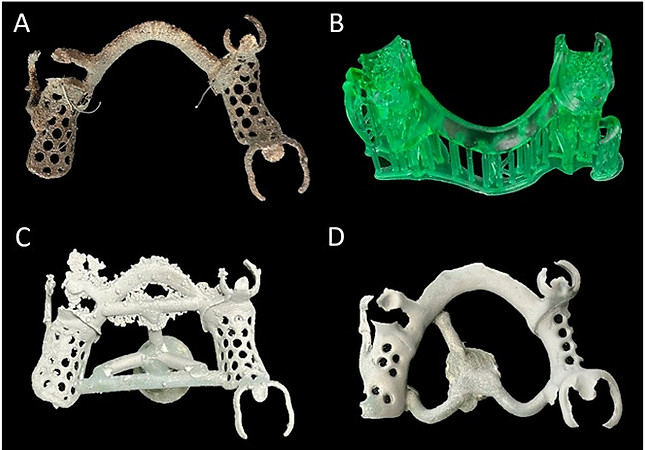

図2. 仕上げおよび3Dプリントレジンパターン前の3種類の下顎RPDメタルフレームワーク

(A)メタル3Dプリントフレームワーク、(B)RPC群用3Dプリントレジンパターン、(C)3Dプリントレジンキャストフレームワーク、(D)従来のキャストフレームワーク。(C)の形状は(A)と同じだが、同じ鋳造合金を使用しているため、(C)の色は(D)と同じである。


2.3 シリコン材料によるマスターキャストのスキャニング
 3つのグループの各マスターキャストを卓上型スキャナーでスキャンし、キャストのみのSTLファイルを取得した。これは、その後の測定ステップ(セクション2.4)での重ね合わせに不可欠である。各RPDフレームワークは、シリコンを用いて対応するマスターキャストに適合された。適合前に、シリコンがフレームワークに付着するのを防ぐため、フレームワークの陰面にワセリン(ユニリーバ、米国コネチカット州グリニッジ)で薄くコーティングした。さらに、薄い接着液(3M ESPE Polyether Adhesive、3M ESPE AG、ドイツ、バイエルン)をキャストの測定部分に塗布し、フレームワーク除去時のシリコンが剥離を防ぐため、ギプスの混合ビニルポリエーテルシリコン(Fit Checker Advanced; GC Corp.フレームワークは直ちに対応するギプスに装着し、シリコンが硬化した後、ギプス上にシリコンをそのまま残して慎重に除去した。シリコンとギプスの測定領域との間に隙間が検出された場合は、ギプスを洗浄した後、このプロセスを繰り返した。シリコンが付着した各マスターギプスを卓上型スキャナーで再スキャンした。すべてのスキャン手順はパウダーコーティングなしで行った。


2.4 RPDフレームワークの内部不一致の測定
 3D計測ソフトウェアを用いた計測手順を図3に示す。2種類のSTLファイル、すなわちマスターキャストのみとシリコーン付着マスターキャストのSTLファイルを、計測ソフトウェア(GOM Inspect 2018, Carl Zeiss GOM Metrology GmbH, Braunschweig, Germany)のローカルベストフィットアライメント機能を使用して重ね合わせ、フレームワークの内部不一致を表すシリコーンの厚さを測定した(図3A)。RPDフレームワークの8つの領域(3つのレスト(35R、44R、47R)、4つのティッシュストップ(36T、37T、45T、46T)、リンガルバー)の平均偏差値を測定した。測定領域の境界線は、指定の一貫性を確保するため、一定の基準に従って各マスターキャストに手作業で作成した。各境界線は端からわずかに離れるように選択し、リンガルバーの垂直な境界線は犬歯の遠位側で選択した(図3B)。選択された各パッチは、計測ソフトウェアの 「surface comparison on actual 」機能を用いて検査され、カラーマッピングを用いて可視化され、平均偏差値と最大偏差値が集計された(図3C)。

​図 3

図3. 3D計測ソフトウェアによる計測ステップのスクリーンショット

 2つのSTLファイル(鋳造物のみとシリコーン付着鋳造物)を重ね合わせることにより、内部不一致を表すインプリントシリコーン材料の厚さを測定した。
(A)計測ソフトウェアのローカルベストフィットアライメント機能による2つのSTLファイルの重ね合わせ、(B)各測定領域の手動選択と、(C)8つの測定領域(3つのレスト、4つのティッシュストップ、1つの舌側バー領域)で選択された境界線と、領域のカラーマッピング(緑は適合が良い、黄色から赤は正の誤差、青は負の誤差を表す)。

 レスト、ティシュストップ、リンガルバーにおける内部不一致(それぞれIDR、IDT、IDL)を測定した。さらに、IDRとIDTの平均値からなる総合的な内部不一致(IDO)を算出した。

2.5 統計分析

 統計的有意水準をα=0.05、検出力(1-β)を0.8、効果量を0.6とし、各群10名のサンプルサイズを決定した。正規性を調べるためにシャピロ・ウィルク検定を行い、すべてのデータは正規分布に従った(p > 0.05)。一元配置分散分析およびポストホックTukeyの多重比較検定を行い、3群間の差を決定した(α = 0.05)。データは統計ソフト(SPSS Statistics version 23.0, IBM Corp., Somers, NY, USA)を用いて解析し、解析グラフはグラフ作成ソフト(GraphPad Prism 10, Boston, MA, USA)を用いて作成した。

3. 結 果
 3つの方法で作製した下顎RPDメタルフレームワークの全体的な内部乖離(IDO)およびレスト、ティッシュストップ、リンガルバーにおける内部乖離(それぞれIDR、IDT、IDL)を図4に示す。
RPC群は、SLM群およびCON群よりもIDOが有意に高い(それぞれp = 0.001および0.019)のに対し、SLM群とCON群のIDOには有意差がない(p = 0.633)。CON群では平均IDRが最も低く(p = 0.010, p < 0.001)、SLM群ではIDTが最も低い(p = 0.001, p = 0.025)。樹脂3Dプリンティングと鋳造を組み合わせたRPC群では、IDRとIDTが最も高く、有意差が認められた。IDLについては、3群間に有意差は認められなかった。3群における下顎RPDフレームワークの平均IDR、IDT、IDLを表1に示す。

​図 4

図4

 3つの方法(SLM:選択的レーザー溶融ベースの金属3Dプリンティング、RPC:DLPベースのレジン3Dプリンティングとその後の鋳造、CON:従来のロストワックス鋳造)を用いて作製した下顎RPDメタルフレームワークの全体的な内部乖離(IDO)およびレスト、ティッシュストップ、リンガルバーにおける内部乖離(それぞれIDR、IDT、IDL)の比較: CON:従来のロストワックス鋳造).アスタリスクは3群間の統計学的有意差(p < 0.05)を示す。

 表1 3つの方法で作製した下顎RPDメタルフレームワークの内的不一致(μm)

4. 考 察
 3つの製造方法を用いて製作された下顎RPDメタルフレームワークの精度に有意差が認められたため、帰無仮説は棄却された。SLM群とCON群のIDO間に有意差はなく、これはRPC群のRPDフレームワークの誤差傾向が高いことに起因する。RPC群では、ワックスの物性的特性[6]により誤差が生じる可能性のある耐火鋳型の作製とワックスアップの工程が省略されているが、鋳造可能な樹脂パターンの3Dプリントの工程と,従来の埋没と鋳造の工程によるフレームワークの誤差が大きくなったことが示唆された。Revilla LeonとOzcan [17]によると、不一致はデジタル歯科ワークフローの各ステップに不一致が含まれる可能性がある。3Dプリンターのパラメーター、使用する材料(波長の最適な活性化範囲を持つ)、出力(パワー)、3DプリンターでのAMの露光時間は、プリントされたオブジェクトの精度に影響を与える可能性がある[17]。


 歯や組織に直接接触するRPDフレームワークの構造要素であるレストとティッシュストップの精度は、3群間で有意差があった。CON群はレストの精度が最も高く、SLM群はティッシュストップの精度が最も高かった。RPC群は、いずれのコンポーネントにおいて最も精度が低かった。2020年、Tasakaら[36]は、SLS技術を用いた3Dプリンティングと3Dプリンティングによるレジンパターンキャスティングを比較し、下顎RPDメタルフレームワークの精度が構造要素によって異なることを報告したが、これは本研究の結果と一致する。2019年、Bajunaidら[37]は、デジタルマイクロスコープを用いて4つのレストゾーンを測定することで、SLM技術ベースの3Dプリンティングと従来の鋳造によって作製された下顎RPDフレームワークの精度を比較した。2つのグループ間で適合度と精度が最も高いゾーンは異なっており、この点も本研究と一致している。

 本研究は下顎RPDフレームワークを対象としているため、上顎RPDフレームワークに関する先行研究とも比較した。Ohら[35]は、本研究と同様の条件下で上顎RPDメタルフレームワー クの精度を比較し、SLM、RPC、CONの3群間に有意差はなかったが、IDO(226.99~365.30 µm)はいずれも本研究のIDO(101.70~143.70 µm)より高かったと結論づけている。本研究の3群の平均IDRも、Ohら[35]の研究より約110μm低かった。この差は、さまざまな要因によるものと考えられる。第一に、下顎のRPDフレームワークには口蓋接触領域が含まれていないため、レストとレストシートの接触前の干渉を低減できる。一方、上顎のRPDフレームワークでは、主要なコネクターの口蓋接触により、早期に干渉が生じる可能性があった。第二に、測定基準が異なる。先行研究では「点」測定が採用されたが、本研究では 「面」測定が採用された。「面」測定は、「点」測定よりも、指定された境界線内に無数の点を含むため、手作業による指定の偶発性を減らすことができる。最後に、異なる製造会社の装置と計測ソフトウェアの使用が、差異に影響する可能性がある。Chenら[38]は、4種類の部分無歯顎レジン模型を用いて、SLM法で作製した上顎RPDメタルフレームワークの適合性を評価した。しかし、スパンが大きく、リテーナーやクラスプの数が多いフレームワークでは、従来の鋳造法の方が適合性と精度がわずかに優れていた。さらに、Soltanzadehら[30]は、従来の鋳造法と3Dプリンティング法で作製した上顎RPDフレームワークの精度と適合性を、石膏および3Dプリンティングしたレジン模型を用いて評価した。両手法とも臨床的に許容できる適合性(50~311 µm)を示したが、従来の鋳造法のグループの方が全体的な適合性が高く、精度も高かった。最も適合が悪かったのは、3Dプリンティング法で作製した前口蓋ストラップであった。



 上顎・下顎を問わず、3Dプリンターで作製したRPDメタルフレームワー クに関する研究は以前にも行われている。Tregermanら[16]は、従来の鋳造経路、SLM 3Dプリンティングと口腔外スキャンを併用した鋳造物、SLM 3Dプリンティングと口腔内スキャンを併用した鋳造物という3つのワークフローで作製したRPDメタルフレームワークの臨床適合性を比較し、完全デジタルワークフローが最も適合不良が少なかったと結論付けている。Almuflehら[39]は、従来の鋳造とSLS 3Dプリンティングで作製したフレームワークを使用したRPDに対する患者の満足度を比較し、SLS 3Dプリンティングで作製したフレームワークを使用したRPDの満足度が高いことを明らかにした。Pengら[40]は、SLMと3Dプリンターによるレジンキャストで作製したRPD金属フレームワークの真正性を比較した。


 SLM3Dプリンティングで作製したフレームワークは、複合法で作製したフレームワークよりも高い真球度を示した。最近の研究結果をまとめると、本研究で明らかになったように、SLM 3Dプリンティング法と従来の鋳造法は,臨床的に許容される範囲内でRPDメタルフレームワークを作製する際に、同程度の精度を示した。レストとレストシートの内部隙間については、レスト1個あたりの平均距離が69~387μm [41]、193~203μm [42]と報告されている。Leeら[34]は、複合法によって作製されたRPDフレームワークの精度を研究した。平均IDRは249.27±134.84 µmで、鋳造RPDフレームワークの既報値よりも高い値を示した。Ohら[35]は、211.91±16.84~259.26±45.41 µmの範囲のIDRを得たが、3つの製造方法間で有意な差はなかった。Souza Curingaら[27]は、従来の鋳造フレームワークで20~279 µm、3Dプリントフレームワークで30~272 µmのIDRを達成したが、有意差は認められなかった。前述の研究におけるIDRは20~387µmの範囲であったが、本研究におけるIDRはそれよりも低く、臨床的に許容できる値であった。

 本研究では、これまで調査されていなかったリンガルバーの内部不一致も測定したが、3群間で有意差は認められなかった。CON群ではアンダーカットがないため、リンガルバー下のワックスリリーフが行われなかったため、SLM群とRPC群のIDLから差し引いたCADのリンガルリリーフのデフォルト値は200μmとした。また、歯牙負担面積と歯牙・粘膜負担面積の違いなど、3群間の位置的要因による特異的な傾向の同定を試みたが、特定の傾向を観察することは困難であった。追加的な地域分析の表と図は補足資料に含まれている(補足表S1、図S1、S2)。


 とはいえ、この研究には一定の限界があった。第一に、この研究は実際の患者の口腔粘膜とは異なる条件のin vitro研究であった。患者の無歯顎部は弾力性のある軟組織と唾液で覆われているが、マスターギプスはそうではない。
そのため、in vivoの研究結果とは異なる可能性がある。第二に、仕上げと研磨が結果に様々な影響を及ぼす可能性がある。しかし、仕上げ研磨を行わなければ、RPDフレームワークを鋳型に完全に適合させることは困難であり、実際のRPDフレームワークは完全研磨後に患者の口腔内に装着される。したがって、研磨されたフレームワークの測定は必然的かつ適切であると考えられた。しかし、本研究の結果に対する好ましくない影響を最小限に抑えるため、30本のフレームワークはすべて、経験豊富な学会認定の技工士1名によって仕上げ研磨された。仕上げや研磨のような、すべての試料に等しく適用する必要のある工程を、異なる技工士が行った場合、本研究は同じ条件下での群間比較を必要とする実験に基づいているため、群間の正確な比較を保証することは困難であろう。最後に、測定領域の境界線の手作業による指定は、測定値に細かく影響する可能性がある。計量プログラムのデジタル測定の性質上、選択した場所によって測定値が毎回細かく変化する。現在、SLM技術を用いた金属3Dプリンティングは、RPDフレームワークの製造において最も簡便な方法であり、従来のラボプロセスに必要な時間と労力を削減することができる。従来の鋳造フレームワークよりも精度の高いRPDフレームワークを作製するためには、さまざまな金属3Dプリンターとソフトウェアプログラムを用いたさらなる研究が不可欠である。さらに、金属3Dプリンターで作製したRPDフレームワークの使用が一般化するまでには、その精度、適合性、寿命に関するさらなるin vivo研究が必要である。

 全体として、本研究では以下の結論が導き出された:(1)SLMで作製したRPDフレームワークは、従来の鋳造RPDフレームワークと同程度の精度を示した。(2)樹脂3Dプリンティングと鋳造を組み合わせた方法では、精度が劣ることが示されたが、3群すべてのフレームワークは臨床的に許容できるものであった。

Accuracy of Mandibular Removable Partial Denture FrameworksFabricated by
3D Printing and Conventional Techniques
​3Dプリントと従来法で作製した下顎可撤性部分床義歯フレームワークの精度比較

出展元 Materials 2024,17,3148.https://doi.org/10.3390/ma17133148
